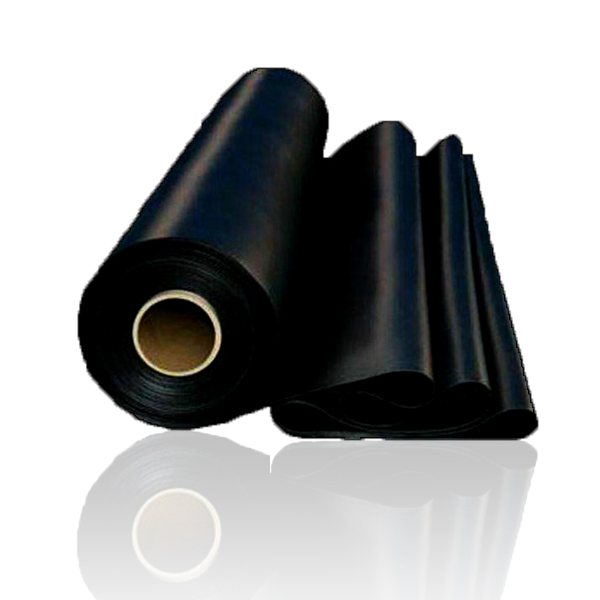

水庫上游壩坡防滲體結構由支持層、薄膜層、過渡層和保護層等四部分組成(見圖4)。由于聚乙烯土工膜沒有基布,抗頂破強度和排水性能較差,為確保壩坡的反濾、排水系統(tǒng)始終保持正常工作,施工中對支持層和過渡層的結構和材料要求嚴格。現分述如下:

(1)支持層:在薄膜層的下面,與防滲膜料直接接觸,一般選擇細砂礫,避免帶尖角的顆粒,鋪設厚度5cm-10cm,以構成一個抗穿孔能力較強的護面,又能在水流作用下起排水作用,不產生內部沖蝕現象。

(2)過渡層:在薄膜層的上面,同樣與防滲膜料直接接觸,其材料及顆粒級配要求與支持層一樣,鋪設厚度10cm-15cm。如果施工現場不易取得符合要求的砂礫料,可考慮使用砂壤土,但一般不使用粘土,以防庫水位驟降時產生粘土料沿防滲膜面滑動的危險。由于聚乙烯土工膜較光滑,鋪設過渡層砂土料時易出現滑落,造成過渡層填料厚薄不均,要求襯砌塊石保護層時及時填補,以保證薄膜不受損傷。
     (3)保護層鋪設20cm碎石墊層和30cm干砌塊石護坡。
     (4)支持層和過渡層砂礫料的級配一般要求選擇粒徑不大于6mm的砂礫,不均勻系數應不小于20。為防止砂礫料在水庫蓄水后發(fā)生濕陷、液化等現象而造成壩坡失穩(wěn),要求鋪設支持層、過渡層砂礫料時應灑水夯壓,每層厚度約10cm左右,密實度即相對密度應不低于0.7-0.8。夯壓一般采用夯板或小夯棰。
